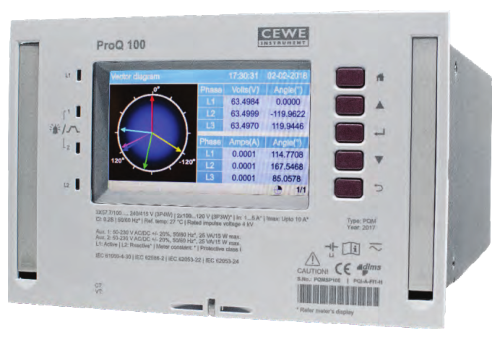

? 電能質量測試認證IEC 61000-4-30 A類和IEC 62586-2
? 驟降、驟升、中斷和瞬態等電壓變化的電能質量事件記錄
? 諧波和間諧波可達五十次
? 畸變因子THD、TDD和波形質量指標，如K因子和波峰因子
? 包括正、負和零序測量的不平衡
? 瞬時值、電能值和電能質量記錄（雙記錄器）
? RMS值（半周期）捕獲前后的電壓和電流記錄
? 內置web服務器通過ProQ視圖訪問實時值及諧波分析
? 高精度關口計量
? 遵循最新的電能質量標準：IEC 61000-4-30 A類
? 適用于各種電壓標準，例如：EN50160
? 電能質量的諧波分析
? 為公共事業和工業電網的綜合電能質量檢測與分析解提供決方案
? 為變電站和工業自動化系統提供計量和電能質量（PQ）數據
技術規范
電氣規范
接線方式 ? ? ? ? ? ? ?HV4/HV3/LV4
電壓測量范圍 ? ? ?3 x 57.7/100 V….240/415 V (3P4W) | 2x100….120 V(3P3W)
電流測量范圍 ? ? ?1-10 A (可編程)
精度
?電能計量精度 ? ? 0.2S 級
?電壓 ? ? ? ? ? ? ? ? ? ?測量電壓&電流范圍的0.1%
?電流 ? ? ? ? ? ? ? ? ? ?測量電壓&電流范圍的0.1%
?功耗 ? ? ? ? ? ? ? ? ? ?等級:0.2S,或者更適合的電壓和電流的測量范圍
?頻率 ? ? ? ? ? ? ? ? ? ?±0.01HZ
功耗 ? ? ? ? ? ? ? ? ? ? 電流回路：<0.01VA/相@1A;<0.25VA/相@5A
最大過載電壓 ? ?1.5*Vn,持續/2*Vn,0.5s
最大過載電流 ? ?1.2*Imax,持續/10*Imax,3s/20*Imax,1s
兼容標準
計量 ? ? ? ? ? ? ? ? ? ? IEC 62052-11 & IEC62053-22, IEC62053-24,IS14697,IS15959
電能質量 ? ? ? ? ? ? IEC 61000-4-30 Ed. 3, IEC62586-2 (A級), IEC 61000-4-7, IEC 61000-2-4,IEC 61000-3-8, IEC61000-4-15, En50160,IEEE1159-3 (PQDIF), COP-1 & 2
安全性 ? ? ? ? ? ? ? ? IEC62052-31
電磁兼容 ? ? ? ? ? ?CISPR 22IEC61000-4-2，IEC61000-4-3，IEC61000-4-4,IEC61000-4-5，IEC61000-4-6，IEC61000-4-12
機械特性
尺寸 ? ? ? ? ? ? ? ? ? ?DIN 43662和IEC6029的尺寸機架
鉛封 ? ? ? ? ? ? ? ? ? ?儀表,機架和后端
環境條件
防護等級 ? ? ? ? ? ?前面板：IP54 /后面板：IP20
工作溫度 ? ? ? ? ? ?-20o C ~+60oC
工作極限溫度 ? ?-40o C~ +70 oC
存儲溫度 ? ? ? ? ? ?-40o C~ +70 oC
Essailec連接器溫度 ? ? ? -10o C ~+55 oC
通訊
光電口 ? ? ? ? ? ? ? ? IEC1107 & ANSI12.18
RS-232口 ? ? ? ? ? 通訊協議:DLMS,Modbus ,波特率:1200-5600bit/s,半雙工
RS-485口 ? ? ? ? ? 通訊協議:可配置的DLMS/Modbus RTU,波特率:1200-5600bit/s,半雙工
以太網口 ? ? ? ? ? ? 以太網口1:RJ-45 10/100M/s; 以太網口2：SFP端口1Gbit/s(用以以太網或FO終止)在兩個端口上可選的獨立的IEC 61850版本
USB口 ? ? ? ? ? ? ? ? 微型B 連接器（DLMS）
時間同步 ? ? ? ? ? ? 通過SNTP協議
?
輔助電源
類型 ? ? ? ? ? ? ? ? ? ? 主輔助電源和冗余輔助電源
范圍 ? ? ? ? ? ? ? ? ? ? 48-230V AC/DC, 50Hz/60Hz
?
輸入輸出
獨立的脈沖輸出 ? ? ? ? ? ? ? 4個脈沖輸出（24-230VAC/DC@100 mA）
獨立的可配置的I / O ? ? ? ?可配置的4 I/O（24V-230V AC/DC）
顯示特征
顯示類型 ? ? ? ? ? ?4.3英寸彩色圖形TFT顯示器，尺寸（105.5 x 67.2毫米），480 x272像素，像素大小（0.198 x 0.198毫米）
語言 ? ? ? ? ? ? ? ? ? ?英語、瑞典語、德語、法語、意大利語、俄語、阿拉伯語（可配置）
遠程顯示 ? ? ? ? ? ?支持Web訪問
測量，數據記錄和分析
負荷分析(典型的) ? ? ? ? ? 兩個帶時標的存儲器
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 每個日志存儲器中可配置100個參數
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 28個電能通道，整合期為1至60分鐘
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 記錄超過80個瞬時和PQ參數，整合期為1到60分鐘
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 最多300天（為參數1..100提供30分鐘的SIP）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 最多10天（為參數1..100提供1分鐘的SIP）
日志記錄和可配置參數 ?16年TOU，16種季節，16種天類型和16個時區，53個結算日期(可每周/每月結算一次)，
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 25年的夏令時
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 事件日志的警報
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?記錄24組歷史數據
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?記錄65天的日凍結值
P Q測量和事件日志 ? ? ?根據IEC 610004-30 ED.3 A級測量
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?驟降/驟升和中斷記錄
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?根據IEC 610004-15的監測短期和長期閃變值
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?電流、電壓不平衡記錄
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?顯示PQ和事件警報
諧波失真 ? ? ? ? ? ? ? ? ? ? ? ? 對于每個電壓和電流通道可查看高達50次諧波的幅值
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?THD, TDD 和 K因子
分析 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 通過ProQ視圖軟件進行綜合分析
技術規范
電氣規范
接線方式 HV4/HV3/LV4
電壓測量范圍 3 x 57.7/100 V….240/415 V (3P4W) | 2x100….120 V(3P3W)
電流測量范圍 1-10 A (可編程)
精度
•電能計量精度 0.2S 級
•電壓 測量電壓&電流范圍的0.1%
•電流 測量電壓&電流范圍的0.1%
•功耗 等級:0.2S,或者更適合的電壓和電流的測量范圍
•頻率 ±0.01HZ
功耗 電流回路：<0.01VA/相@1A;<0.25VA/相@5A
最大過載電壓 1.5*Vn,持續/2*Vn,0.5s
最大過載電流 1.2*Imax,持續/10*Imax,3s/20*Imax,1s
兼容標準
計量 IEC 62052-11 & IEC62053-22, IEC62053-24,IS14697,IS15959
電能質量 IEC 61000-4-30 Ed. 3, IEC62586-2 (A級), IEC 61000-4-7, IEC 61000-2-4,IEC 61000-3-8, IEC61000-4-15, En50160,IEEE1159-3 (PQDIF), COP-1 & 2
安全性 IEC62052-31
電磁兼容 CISPR 22IEC61000-4-2，IEC61000-4-3，IEC61000-4-4,IEC61000-4-5，IEC61000-4-6，IEC61000-4-12
機械特性
尺寸 DIN 43662和IEC6029的尺寸機架
鉛封 儀表,機架和后端
環境條件
防護等級 前面板：IP54 /后面板：IP20
工作溫度 -20º C ~+60ºC
工作極限溫度 -40º C~ +70 ºC
存儲溫度 -40º C~ +70 ºC
Essailec連接器溫度 -10º C ~+55 ºC
通訊
光電口 IEC1107 & ANSI12.18
RS-232口 通訊協議:DLMS,Modbus ,波特率:1200-5600bit/s,半雙工
RS-485口 通訊協議:可配置的DLMS/Modbus RTU,波特率:1200-5600bit/s,半雙工
以太網口 以太網口1:RJ-45 10/100M/s; 以太網口2：SFP端口1Gbit/s(用以以太網或FO終止)在兩個端口上可選的獨立的IEC 61850版本
USB口 微型B 連接器（DLMS）
時間同步 通過SNTP協議
輔助電源
類型 主輔助電源和冗余輔助電源
范圍 48-230V AC/DC, 50Hz/60Hz
輸入輸出
獨立的脈沖輸出 4個脈沖輸出（24-230VAC/DC@100 mA）
獨立的可配置的I / O 可配置的4 I/O（24V-230V AC/DC）
顯示特征
顯示類型 4.3英寸彩色圖形TFT顯示器，尺寸（105.5 x 67.2毫米），480 x272像素，像素大小（0.198 x 0.198毫米）
語言 英語、瑞典語、德語、法語、意大利語、俄語、阿拉伯語（可配置）
遠程顯示 支持Web訪問
測量，數據記錄和分析
負荷分析(典型的) 兩個帶時標的存儲器
每個日志存儲器中可配置100個參數
28個電能通道，整合期為1至60分鐘
記錄超過80個瞬時和PQ參數，整合期為1到60分鐘
最多300天（為參數1..100提供30分鐘的SIP）
最多10天（為參數1..100提供1分鐘的SIP）
日志記錄和可配置參數 16年TOU，16種季節，16種天類型和16個時區，53個結算日期(可每周/每月結算一次)，
25年的夏令時
事件日志的警報
記錄24組歷史數據
記錄65天的日凍結值
P Q測量和事件日志 根據IEC 610004-30 ED.3 A級測量
驟降/驟升和中斷記錄
根據IEC 610004-15的監測短期和長期閃變值
電流、電壓不平衡記錄
顯示PQ和事件警報
諧波失真 對于每個電壓和電流通道可查看高達50次諧波的幅值
THD, TDD 和 K因子
分析 通過ProQ視圖軟件進行綜合分析
