主要特點:

? 標準的面板尺寸：48×48,72×72 和 96x96mm

? 刻度范圍：90°轉角，240°轉角，橫向/豎向

? 不同安裝位置的選項：水平、垂直或傾斜

? 可選適用于熱帶環境的保護涂層和材料

? 防護等級IP54，可選擇IP65

? 寬溫度范圍：-25°C to +50°C

? 用于帶象限刻度的儀表，可調節的紅色標記

? 可用于交流或直流測量

? 電流

? 電壓

? 頻率

? 有功功率或無功功率

? 功率因數

? 最大需量（電流）

? 同期系列表（指針同步檢定器、雙電壓表、雙頻率表）

主要功能:

應用

? 高低壓開關柜

? 控制和繼電保護柜

? 電源控制中心柜 （PCC）

? 點擊控制中心柜（MCC）

? 試驗臺

? 實驗室設備

優點

?易于安裝，采用卡扣式安裝

?經過充分驗證的儀器設計，高質量、高可靠

?完善的產品系列使用性廣

?低功耗

? 無需額外的磁屏蔽

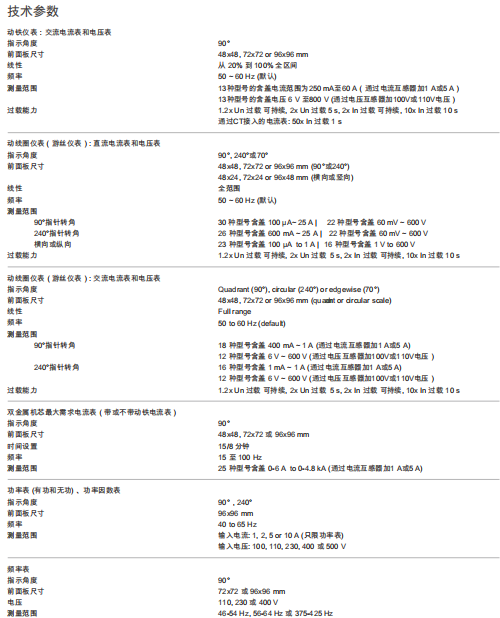

技術參數:

動鐵儀表：交流電流表和電壓表

指示角度                                                      90°

前面板尺寸                                                   48x48, 72x72 or 96x96 mm

線性                                                             從20%到100%全區間

頻率                                                             50~60Hz（默認）

測量范圍                                                      13種型號的涵蓋電流范圍為250mA至60A（通過電流互感器加1A或5A）

                                                                    13種型號的涵蓋電壓 6V至800V（通過電壓互感器加100V或110V電壓）

過載能力                                                     1.2x Un過載  可持續，2x Un 過載5 s,2x In 過載 可持續，10x In 過載10S

                                                                    通過CT接入的電流表：50x In 過載1s
